Геотермальный тепловой насос

Рост цен на газ, электроэнергию и жидкое топливо заставляют владельцев загородных домов обращать свое внимание на системы отопления, использующие альтернативные источники тепловой энергии. Геотермальный тепловой насос обеспечит сокращение затрат на отопление дома.

Тепловой насос грунт-вода использует для нагрева воды в отопительной системе тепло, получаемое из земли. Грунт, аккумулирующий тепло недр и солнца, является бесплатным источником тепловой энергии, причем температура на глубине ниже уровня промерзания грунта остается практически неизменной на протяжении всего года. Для работы насоса используется электроэнергия, но поскольку расходуется она не на получение тепла, а только на его сбор и транспортировку, затраты ее незначительны.

Наша компания имеет большой опыт как по бурению скважин под коллекторы геотермальных насосов, так и по монтажу тепловых насосов для отопления.

Принцип действия и конструктивные особенности тепловых насосов

Система, использующая геотермальный насос для отопления дома, состоит из трёх контуров.

  1. Внешний контур, находящийся в земле, служит для сбора тепловой энергии из грунта.
  2. Контур хладагента, или собственно тепловой насос, где хладагенту через испаритель передается тепло, собранное в грунте.
  3. Контур отопления, в котором теплоносителем служит вода, получившаятепло при конденсации хладагента.Она, циркулируя по трубам,нагревает дом.

Основные узлы такой системы отопления:

  • коллектор или земляной зонд, отбирающий тепло из грунта;
  • 1-й теплообменник, передающий это тепло хладагенту теплового насоса;
  • компрессор;
  • 2-й теплообменник, передающий тепло непосредственно в отопительную систему дома;
  • трубы и радиаторы системы отопления.

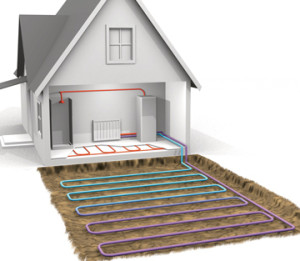

Горизонтальный коллектор

Для отбора тепла из грунта используются два вида коллекторов: вертикальный и горизонтальный.

Горизонтальный коллектор — это трубопровод, прокладываемый в земле горизонтально. Форма трубопровода может быть различной, в зависимости от местных условий (спиральная, змеевидная и пр.) Такой коллектор прост в установке, и работы по его монтажу менее затратны. Но он имеет целый ряд недостатков:

  1. Площадь участка, которую он занимает, достаточно велика: на один киловатт мощности геотермального насоса в среднем необходимо уложить трубопровод коллектора на площади в 25–50 м3.
  2. Для производительности такого коллектора важны свойства грунта — его влажность и состав (песок, глина, суглинок). На влажных суглинках производительность выше, чем на сухих песчаных почвах. На последних для получения такой же мощности потребуется коллектор большей площади.
  3. При большом количестве петель в трубопроводе коллектора потребуется дополнительный циркуляционный насос.
  4. В дальнейшем участок земли, под которым проложен коллектор, может использоваться не иначе как под газон или однолетние цветы — другие посадки погибнут из-за низкой температуры почвы над коллектором.
  5. На территории занятой коллектором не рекомендуется возводить какие-либо постройки.
  6. Со временем грунт на участке, где установлен горизонтальный коллектор, вымораживается, теряет свои первоначальные свойства, что приводит к снижению эффективности работы системы.

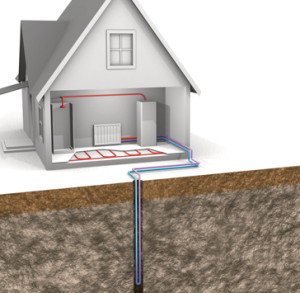

Вертикальный коллектор

Вертикальный коллектор лишен всех этих недостатков.

Вертикальный коллектор—длинная труба теплообменника, помещенная в скважину глубинойот 20 до 150 м. При большой глубине скважины теплообменник защищается обсадной трубой. Цена геотермального теплового насоса с вертикальным коллектором выше, поскольку его установка требует бурения скважины, но при этом ему присущи ряд неоспоримых преимуществ.

Преимущества вертикальных коллекторов:

  • на большой глубине температура более высокая — порядка 4–8°C, поэтому эффективность такого коллектора выше;
  • к тому же, на такой глубине температура остается стабильной в течение всего периода эксплуатации, а, значит, и эффективность системы тоже;
  • для его установки требуется лишь небольшой участок для бурения скважины.

Хотите установить абсолютно пожаро- и взрывобезопасную, простую в управлении, экологически чистую, максимально автономную систему отопления дома установите тепловой насос, цена его будет оправдана за счет экономии на энергоносителях. Но учтите, что установка такого оборудования требует высокой квалификации и при проектировании, и при осуществлении подготовительных мероприятий, и при монтаже, и при выполнении пусконаладочныхработ.Поэтому рекомендуем вам обратиться к специалистам нашей компании и заказать услугу «геотермальное отопление дома под ключ», стоимость которой вы можете узнать, связавшись с нашим специалистом.
