Бурение скважин на воду своими руками

Почему скважина?

Как правило, приходится выбирать между колодцем и скважиной. И когда принимается решение налаживать водоснабжение собственными силами, многие домовладельцы останавливаются на варианте со скважиной:

  • Артезианская скважина превосходит колодец по водоотдаче;
  • Бурение неглубокой скважины – менее трудоемкая работа, чем рытье колодца (копка колодца – это большой объем земляных работ и сложность установки колец, каждое из которых весит не менее 400 кг);
  • Бурение скважины является делом безопасным, чего не скажешь о рытье колодца (на дне колодца работает человек, а в это время по чьей-то неосторожности на него может упасть какой-нибудь инструмент, может порваться канат, привязанный к бадье с грунтом, может оторваться сама бадья, из-за попадания на плывун может произойти обвал стенок шахты, в колодце может скопиться взрывоопасный и вызывающий удушье газ (метан);
  • Бурение скважины занимает обычно меньше времени, чем строительство колодца.

Какие скважины можно пробурить своими руками?

Рис. Варианты водоснабжения

Проблематично пробурить скважину более 20 метров без использования полупрофессиональной и профессиональной спецтехники. Чем глубже бурение, тем сложнее выполнять работы: увеличивается масса бурильной колонны и ее становится все труднее проворачивать, поднимать и опускать; всё труднее будет опускать и обсадную колонну с присоединением к ней каждой новой трубы. Именно поэтому бурение артезианской скважины своими руками не осуществляется, поскольку нужно вскрыть водоносный горизонт, который может залегать на глубине от 40 до 200 (и более) метров. Не бурят вручную и скважины на неглубокий известняк – это очень крепкая порода для того чтобы справиться с ней без профессионального оборудования.

Остаются следующие варианты:

Абиссинская или обычная?

Сначала нужно узнать глубину залегания водоносного горизонта. Эту информацию могут дать соседи, у которых есть мелкие скважины или колодцы.

Абиссинский колодец стоит делать, если грунт рыхлый, а вода находится не глубже 12 метров. Функционирования абиссинской скважины возможно при положении уровня воды не ниже 7–8 метров от насоса (насосной станции или ручного насоса). Характеристики насосного оборудования, используемого для водоснабжения из скважины-иглы, не позволяют поднимать (всасывать воду при помощи вакуума) с глубины более 8 метров.

В случае если уровень воды окажется на отметке, допустим, 10 метров от поверхности земли, то для возможности отбора воды необходимо вырыть котлован глубиной не менее 3 метров, опустить и смонтировать там насос.

Поэтому, чтобы не рыть рядом с абиссинским колодцем еще и глубокий «колодец» для поверхностного насоса, на водоносный горизонт, залегающий ниже 10-метровой отметки, бурят скважины, диаметр которых позволяет опускать в них погружной насос.

Бурение и его результаты

Абиссинская скважина:

  • В работе желательно иметь помощника;
  • На подготовку и возведение уходит от 1 до 3 дней;
  • Высокая вероятность пройти мимо водоносного горизонта;
  • Стоимость комплекта, состоящего из фильтра, наконечника, труб и муфт, – от 5000 до 15000 руб. (в зависимости от качества изготовления, материала и длины колонны);
  • Срок службы – от 1 до 7 лет.

Скважина на песок:

  • В работе по бурению нужен хотя бы 1 помощник;
  • На подготовительные работы, бурение, обсадку и прокачку может уйти больше недели;
  • При попадании на плывун дальнейшее бурение не имеет смысла (в плывуне невозможно сформировать ствол из-за постоянного обвала стенок скважины);
  • Нужны обсадные трубы и фильтр (стоимость труб из пнд диаметром 125 мм – от 230 до 420 руб. За погонный метр, цена фильтра – от 4000 до 5000 руб.);
  • Средний срок службы – от 3 до 7 лет.

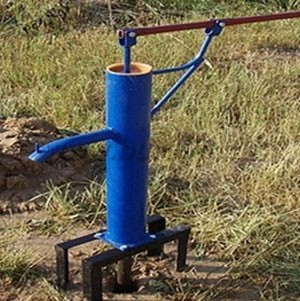

Как сделать абиссинский колодец своими руками?

Понадобится следующее оборудование:

  • Бур;
  • Хомут с блоками;
  • Баба (груз);
  • Подбабок (стальной хомут);
  • Фильтр со стальным конусообразным наконечником;
  • Штанги (трубы диаметром 1 дюйм);
  • Насос.

Буром делается отверстие на максимально возможную глубину (1,5–2 м). В него вставляется фильтр со штангой. На трубу устанавливается подбабок и насаживается баба (металлический цилиндр массой 30 кг). На верхней части трубы закрепляется хомут с двумя блоками. С помощью блоков и тросов груз поднимают вверх и отпускают. Падая, он ударяет по хомуту, и конструкция вбивается в грунт.

Стационарные системы очистки воды

Когда первая штанга окажется в грунте больше чем на половину, к ней резьбовым способом присоединяется следующая. Подбабок и блоки перемещают вверх, и продолжают процесс забивания конструкции.

При установке абиссинского колодца сетка фильтра может забиться грунтом. И при вхождении нижней части колонны в слой обводненных пород вода в скважину поступать не будет. Чтобы «не проскочить» водоносный горизонт, рекомендуется через каждые полметра промывать фильтр, закачивая в трубу воду с помощью насоса.

По достижении водоносного горизонта трубу забивают с таким расчетом, чтобы вода находилась выше фильтра на 50-100 см. Последний этап – откачка воды из скважины. Она продолжается до тех пор, пока вода не станет визуально чистой.

Как пробурить своими руками скважину на песок?

Оборудование и инструменты для ручного бурения:

  • Бур;
  • Желонка;
  • Буровая вышка с лебедкой;
  • Штанги;
  • Обсадные трубы и фильтр;
  • Насос;
  • Тачка, штыковая и подборочная лопаты.

Самые распространенные способы бурения скважин на неглубокие обводненный пески – шнековый и ударно-канатный.

Шнековый

Чтобы ствол будущей скважины не осыпался, выкапывается квадратная яма (шурф) размерами 1,5?1,5?1,5 м. Над ней устанавливается вышка – металлическая, или выполненная из брёвен, тренога. С помощью вышки и лебедки проще опускать и поднимать буровую колонну.

На дне шурфа выкапывается углубление на два штыка, куда вставляется похожий на штопор бур (шнек). Его вращают до тех пор, пока рукоятка не дойдет до земли. После этого конструкцию наращивают штангой – стальной трубой диаметром 3/4 дюйма. Через каждые полметра колонну вынимают, очищают от грунта и снова опускают в ствол скважины. Всё, от чего очистили бур, отвозится на тачке подальше от места работ (гора выбуренной породы будет только мешать).

После того, как колонна достигнет водоносного пласта, нужно будет углубиться в грунт еще на 3 метра. Конструкцию надо вынимать после 2–3 оборотов, чтобы не затянуло бур. Ствол скважины очищают желонкой (операцию повторяют через 0,5 метров).

На завершающей стадии работ в скважину вставляют фильтр и обсадные трубы; делается опытная откачка; производится замер уровней воды (статического и динамического).

Ударно-канатный

При бурении этим методом основным оборудованием являются вышка и забивной стакан – металлический цилиндр с режущей кромкой. Посредством каната его поднимают вверх, а затем отпускают. При падении стакан разрушает и захватывает с собой породу. В условиях сыпучего грунта используется стакан с обратным клапаном (желонка).

Обустройство скважины

Мероприятия обустройства:

  • Монтаж насоса и водоподъемной трубы;
  • Установка над устьем скважины кессона или монтаж скважинного адаптера (для круглогодичного использования системы);
  • Прокладка водовода;
  • Подключение гидроаккумуляторного устройства и автоматики;
  • Установка накопительной емкости (если скважина имеет небольшую производительность).

Бурить самому или обратиться к профессионалам?

Бурение скважины своими руками привлекает возможностью получить источник для автономного водоснабжения, не затрачивая серьезных финансовых средств.
Для умельца не составит труда изготовить из подручных средств необходимое для буровых работ оборудование. Но если конструировать, пилить, сверлить, вытачивать, сваривать, нарезать резьбу – не ваш конёк? Тогда что-то придется покупать, а что-то – брать в аренду. Траты будут меньше, чем в случае со скважиной, сделанной бригадой профессионалов, но это только при благополучном исходе. Если работа закончится неудачей, придется обращаться в специализированную компанию, и к уже потраченным деньгам добавлять новую сумму.

Причины безуспешного бурения:

  • Нарушение технологии бурения (нередко случается у буровиков-любителей);
  • «встреча» с плывуном (часто: в раменском, ногинском, егорьевском, орехово-зуевском районах);
  • Наличие в грунте плотного слоя глины, галечника, валунов;
  • Попадание в осушенный горизонт (в районах, где идет активное строительство или где проводились мелиорационные работы).

Недостатки скважин, сделанных своими руками:

  • Не подходят для высокодебитного водоснабжения (производительность скважины на песок – не более 1 кубометра в час, «абиссинка» способна дать больше одного куба, но при этом срок её службы может сократиться до года);
  • Не отличаются хорошим качеством воды (близость горизонта к поверхности способствует сильному его загрязнению);
  • Характеризуются колебанием уровня воды;
  • Имеют непродолжительный срок службы;
  • Отличаются низким уровнем ремонтопригодности (если скважина на песок заилится – восстановить её не удастся; заменить фильтр у скважины-иглы теоретически можно, но своими руками вытащить всю колонну невозможно, а услуги специалистов обойдутся дороже забивки новой конструкции).

Чтобы получить скважину без этих недостатков, нужно вскрывать более глубокий горизонт, а это уже – работа по бурению скважин профессиональными буровиками.
