Водозаборные сооружения для добычи подземных вод

Необходимо выполнить проектирование и строительство водозаборного узла (ВЗУ), чтобы наладить автономное водоснабжение дачных, коттеджных поселков, сельскохозяйственных и промышленных предприятий.

Водозаборное сооружение (водозаборный узел, водозабор) – это гидротехнический комплекс, обеспечивающий забор воды из источника, её подготовку и подачу на объект.

Наиболее распространенный тип водозаборных сооружений – подземный. Источником воды в нем является артезианская скважина. Обычно бурят несколько скважин (минимум – две): даже если требуемый объем воды может дать одна скважина, вторая необходима в качестве резервной.

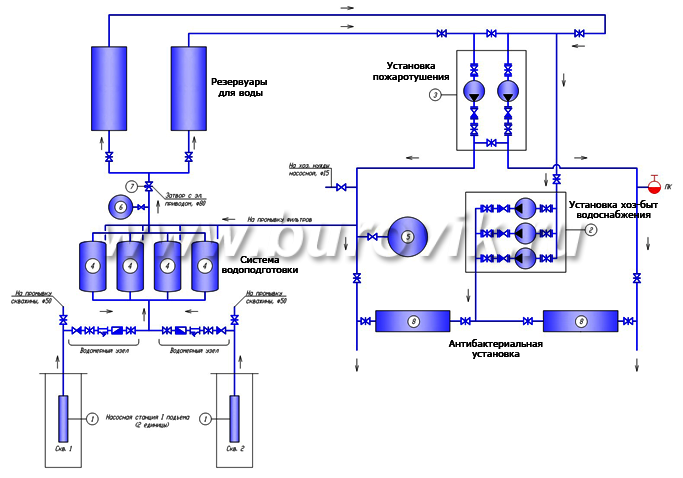

Принципиальная схема насосной станции 1 и 2 подъёма

Цена водозаборного узла

Бюджет строительства водозаборного узла складывается из множества факторов. Стоимость зависит от количества и глубины скважин. А от глубины скважины зависит тип водоподъемного оборудования. Состав воды и производительность насосов влияют на выбор фильтрационного оборудования. Поэтому цена ВЗУ подсчитывается всегда индивидуально.

Состав водозаборного сооружения

Состоят водозаборные сооружения из станций первого и второго подъемов. Станция первого подъема – это водозаборные скважины с установленным в них водоподъемным оборудованием.

Станция второго подъема состоит:

  • Системы водоподготовки;
  • Дренажной системы;
  • Резервуара чистой воды;
  • Пожарного резервуара;
  • Насосов (в том числе и пожарных).

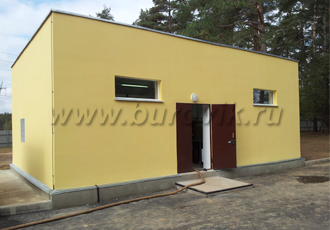

здание насосной 2-го подъемаЗдание насосной 2-го подъема

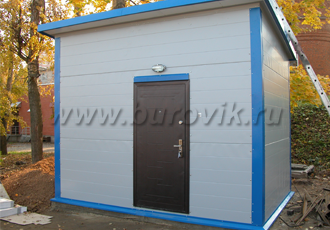

здание насосной 1-го подъемаЗдание насосной 1-го подъема
ЗС охраныЗС охраны
ЗС охраныЗС охраны

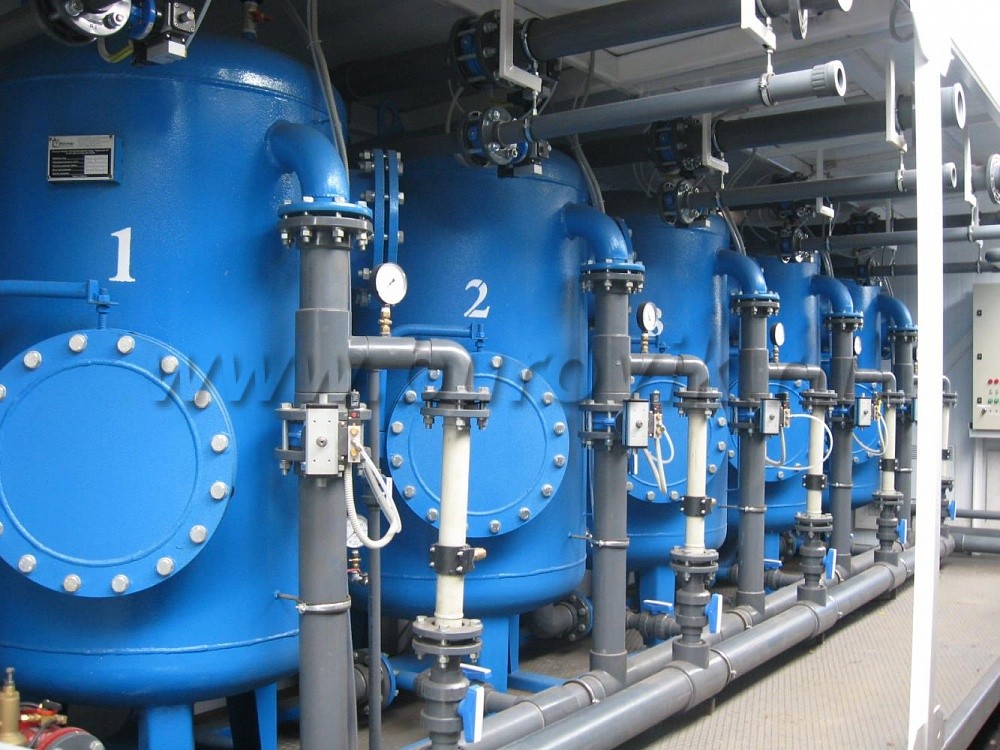

Фильтры системы водоподготовкиФильтры системы водоподготовки
Фильтры системы водоподготовкиФильтры системы водоподготовки
РезервуарыРезервуары
Резервуар 1 и 2Резервуар 1 и 2
Установка пожаротушенияУстановка пожаротушения
Установка хозяйственно-бытового водоснабженияУстановка хозяйственно-бытового водоснабжения


В состав комплекса входят также контрольно-измерительные устройства и автоматика.

К водозаборному сооружению необходимо подвести линию электропитания. В некоторых случаях водозабор может иметь собственную электрическую подстанцию. В инфраструктуру ВЗС может входить газораспределительная подстанция, котельная, диспетчерская и даже лаборатория.

Павильон водозаборного сооружения

Резервуар чистой воды, насосы станции второго подъема, система водоподготовки и другое оборудование размещается в специальном павильоне (модуле), который может представлять собой капитальную постройку (например, из кирпича или пеноблоков) или сооружение из сэндвич-панелей. Внутри павильона также устанавливаются системы отопления и вентиляции. Существую варианты водозаборных сооружений с отдельно расположенным резервуаром чистой воды вне павильона.

Этапы реализации ВЗУ

Процесс реализации проекта ВЗУ заключается не только в разработке технологической схемы водозабора, проектировании зон санитарной охраны, бурении скважин и монтаже элементов водозаборного сооружения – еще потребуется, например:

  • Оформить земельный участок под возведение ВЗУ;
  • Составить баланс водопотребления и водоотведения;
  • Получить разрешение на геологоразведочные работы;
  • Поставить пробуренную скважину на учет;
  • Произвести оценку запасов подземных вод;
  • Оформить лицензию на право пользования недрами.

Согласования и лицензии

Важным этапов реализации водозаборного сооружения является получение различных разрешений и лицензий. До начала работ по созданию проекта ВЗС необходимо получить заключение на проектирование водозаборной скважины, разрешение на размещение площадки водозаборного сооружения, лицензий на геологоразведочные работы и право пользования недрами.

Следует разработать техническое задание – список требований к будущему водозаборному сооружению.

Проект водозаборного узла

Важной работой, связанной с планом реализации ВЗУ, является проектирование водозаборного узла. На этом этапе закладываются его технические параметры и экономические показатели. Проектирование ВЗУ включает в себя разработку архитектурно-строительной и технологической частей, систем энергоснабжения, освещения, водоподготовки, дренажа, отопления, вентиляции и пр. Проект водозаборного узла – это планирование мер по охране окружающей среды.

Проектирование водозаборного сооружения включает разработку:

  • Генплана;
  • Архитектурной и строительной частей;
  • Энергоснабжения;
  • Освещения;
  • Системы водоподготовки;
  • Дренажной системы;
  • Отопления;
  • Вентиляции и пр.

Зоны санитарной охраны

Вокруг водозаборного сооружения обязательно создаются три зоны санитарной охраны (ЗСО). Они позволяют защитить от загрязнения водозаборные скважины и водопроводные сооружения.

Зоны санитарной охраны – это три защитных пояса. Первый (пояс строго режима) – это окружность радиусом не менее 15 метров, огороженная забором. В его пределах не должно быть никаких посторонних сооружений и строений – то есть объектов, не имеющих отношения к задачам, решаемым ВЗС.

Второй пояс ЗСО призван предотвратить бактериальное загрязнение источника водоснабжения. В границах этого пояса не допускается нахождение объектов, несущих в себе опасность биологического загрязнения скважины (локальные очистные сооружения, навозохранилища и пр.)

Третий пояс – это зона охраны от химического загрязнения, не допускается размещать хранилища удобрений, горюче-смазочных материалов, ядохимикатов.

Завершающими этапами реализации являются строительство и сдача в эксплуатацию ВЗС.

Строительство водозаборного узла

Строительство водозаборных узлов предполагает монтаж и установку:

  • Cистемы водоподготовки (она обеспечивает очистку воды от нежелательных примесей);
  • Резервуаров чистой воды (РЧВ), в которых хранится вода, прошедшая систему фильтрации;
  • Насосной станции второго подъема (она обеспечивает подачу воды потребителям и поддерживает нормальное давление в сети);
  • Пожарных насосов (обеспечивают подачу воды для пожаротушения);
  • Контрольно-измерительных устройств (данные приборы контролируют работу оборудования, фиксируют расход воды и пр.);
  • Автоматики (обеспечивает работу той или иной системы в автоматическом режиме);
  • Дренажной системы (для сброса жидкости, идущей на промывку фильтров, для отвода воды при подтоплении ВЗУ или переполнении РЧВ).

Элементы водозаборного узла размещают внутри специального павильона, который может быть выполнен с использованием легковозводимой конструкции или представлять собой капитальную постройку, например, из кирпича. Существуют также схемы ВЗУ с размещением резервуаров чистой воды вне павильона.

Крупный водозаборный узел может включать в свой комплекс электрическую и газораспределительную подстанции, помещение с котельным оборудованием, лабораторию, диспетчерскую площадку и прочие объекты.
