Отопление тепловыми насосами

Отопление тепловыми насосами

Тепловой насос

Существует множество вариантов отопления загородного дома. Но в последнее время все большее число людей обращают свои взоры на системы, источниками тепла для которых служат земля, вода и воздух. Оно и понятно: идея использовать себе во благо бесплатную энергию – весьма привлекательна. Для того чтобы перенести природное тепло в дом используются устройства, называемые тепловыми насосами.

Экономичность – главное достоинство отопления тепловыми насосами

Главный пункт в списке достоинств тепловых насосов – экономичность. Тепловой насос не может работать без электропитания, но, потребляя 1 кВт электрической энергии, он выдает до 5 кВт энергии тепловой (у электрокотла, например, это соотношение 1:1). Столь эффективная работа теплового насоса объясняется тем, что потребляемая электрическая энергия не преобразуется в тепловую (как в случаях с электрокотлом и электроотопительными приборами), а используется для переноса тепла «с улицы» в дом.

Типы тепловых насосов

В зависимости от типа источника, у которого отбирают энергию тепловые насосы, их можно разделить на два класса – воздушные и геотермальные. Воздушные тепловые насосы, как следует из их названия, отбирают тепло у воздуха. Геотермальные – используют тепло грунта, подземных (грунтовых, артезианских, термальных) и поверхностных (море, озеро, река, пруд) вод.

По источнику тепла и нагреваемой среде тепловые насосы делятся на следующие типы: «воздух–вода», «грунт–вода», «вода–вода», «воздух–воздух», «грунт–воздух», «вода–воздух». То есть тепловой насос может передавать тепло от воздуха, грунта и воды воздуху в отапливаемом помещении, рабочей жидкости (вода, антифриз) отопительной системы или воде в системе горячего водоснабжения.

Воздушный тепловой насос

Воздушный тепловой насос

Создать наиболее экономичную (с точки зрения первоначальных затрат) систему отопления на основе теплового насоса позволяет вариант с тепловым насосом типа «воздух–воздух». Такая система отопления состоит из внешнего (испарительного) и внутреннего (компрессорно-конденсаторного) блоков.

Принцип работы воздушного теплового насоса заключается в том, что через один теплообменник (испаритель) хладагенту передается тепло наружного воздуха, а через другой (конденсатор) – хладагент отдает тепловую энергию воздуху в помещении или теплоносителю (тепловой насос типа «воздух–вода»).

Уязвимое место воздушных тепловых насосов – высокая зависимость их производительности от температуры наружного воздуха. С максимальной эффективностью воздушный тепловой насос работает до –15°C, но уже, например, при температуре наружного воздуха в –20°C его производительность может составить 40% от номинального значения. В связи с этим воздушный тепловой насос не может рассматриваться как единственный источник тепла для обогрева дома – он обязательно должен дублироваться резервным теплогенератором.

Геотермальный тепловой насос

Геотермальный тепловой насос

Более эффективна, чем теплонасосная установка воздушного типа, система отопления на основе геотермального теплового насоса, «качающего» тепло из грунта или воды. Организация такой системы потребует гораздо бoльших затрат, чем воздушная, но высокие надежность и эффективность работы первой того стоят.

Тепло от грунта и поверхностной воды

Тепло от грунта

Одним из элементов геотермальной системы является коллектор – пластиковая труба, уложенная на дне водоема или зарытая в грунте ниже глубины промерзания. По этой трубе, которая может укладываться различными способами (например, змейкой или петлей), циркулирует антифриз, собирающий грунтовое тепло или тепло воды. В испарителе хладагент, перешедший в газообразное состояние, забирает это тепло, а затем, после сжатия в компрессоре и перехода в жидкое состояние в конденсаторе, передает тепловую энергию системе отопления.

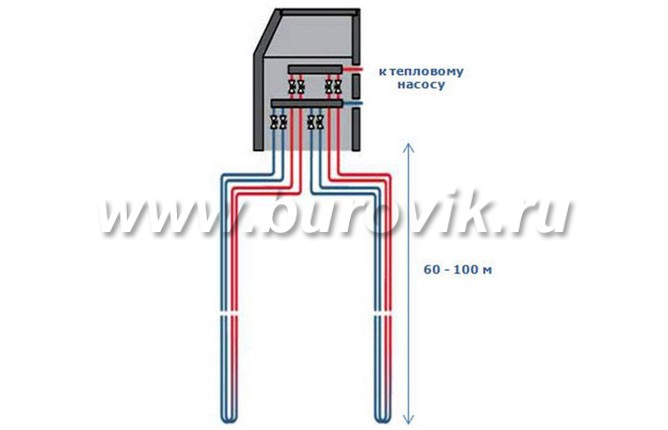

Тепло из скважины

Если поблизости от вашего дома нет открытого водоема, а площадь земельного участка не позволяет уложить горизонтальный коллектор, придется бурить скважину и устанавливать в нее коллектор вертикальный. Это U-образная конструкция из двух труб с антифризом внутри, называемая еще зондом. В скважину опускают один или два зонда, а пространство между трубами и грунтом заполняют специальным раствором. Отметим, что в некоторых случаях выгоднее бурить не одну скважину, а несколько. Главное, чтобы сумма глубин всех скважин соответствовала расчетной глубине.

Тепло из скважины может отдавать не только грунт, но и вода. Из всех источников тепла именно грунтовая вода отличается наибольшей теплоотдачей. Поэтому тепловой насос, источником тепла для которого служит вода из скважины, является одним из самых эффективных тепловых насосов.

Для реализации схемы с отбором тепла у грунтовой воды коллектор не потребуется – скважинная вода будет отдавать тепло, проходя через теплообменник теплонасосной установки. Поэтому тут потребуется пробурить две скважины – одну для забора воды, другую – для ее слива.

Режимы работы: сольный или комбинированный?

Как уже говорилось выше, работа теплового насоса воздушного типа должна быть подстрахована дополнительным источником тепла. Геотермальные тепловые насосы вполне могут обойтись без такого резерва и самостоятельно справиться с решением задачи по отоплению вашего жилища (в этом случае принято говорить о моновалентном режиме работы теплового насоса). Но довольно часто система отопления проектируется под бивалентный режим функционирования теплового насоса – то есть в комбинации другим теплогенератором.

Дело в том, что мощность теплового насоса можно рассчитать с учетом наиболее низких температур наружного воздуха. Для Москвы, например, минимальная расчетная температура равняется –26°C. Но очень низкая температура воздуха – дело нескольких дней. Значит все остальное время (а это бoльшая часть отопительного сезона) тепловой насос не будет использовать все свои силы, на наращивание которых, между прочим, пользователем было потрачено немало средств. Поэтому выгоднее иметь тепловой насос меньшей мощности, а в самые морозные дни использовать другой источник тепла.

Низкотемпературная система отопления

Учитывая тот факт, что тепловой насос не нагревает теплоноситель выше 75°C, идеальными устройствами для передачи тепла в помещения дома будут системы напольного или настенного отопления. Они способны эффективно обогреть помещение, используя теплоноситель с низкой (не более 60°C) температурой. Кроме того, в системе с тепловыми насосами могут применяться конвекторы с биметаллическим (медно-алюминиевым) теплообменником и стальные панельные радиаторы.

Тепловой насос или традиционная система отопления?

Тема тепловых насосов не обходится без упоминания их главного недостатка – высокой стоимости оборудования и монтажных работ. Действительно, первоначальные затраты на тепловой насос маленькими не назовешь, но все, как говорится, познается в сравнении. Основную конкуренцию тепловому насосу составляет газовый котел. Если газопровод, к которому вам необходимо подключиться, проложен в метре от вашего участка, то выбор очевиден – газовый котел. Однако если газовую трубу необходимо тянуть издалека, то затраты на организацию отопительной системы на основе теплового насоса вовсе не покажутся большими.

Что касается других видов традиционных отопительных систем, то они проигрывают тепловому насосу либо в экономичности работы, либо в уровне автоматизации. Например, электрокотел – это большой расход дорогостоящей электрической энергии, а твердотопливный теплогенератор довольно часто надо «подкармливать» дровами или углем. Постоянного контроля со стороны человека требует и система отопления на жидком топливе (пожароопасность). Из дома же с работающим тепловым насосом можно уехать на довольно продолжительное время, не опасаясь временных перебоев в электроснабжении (после возобновления электроподачи тепловой насос продолжит работу, сохранив все прежние настройки).

Достоинства теплового насоса

Главное преимущество теплового насоса перед традиционными системами отопления заключается в высокоэкономичной работе. Но у теплового насоса есть и другие достоинства:

  • Эффективность;
  • Высокая надежность;
  • Долговечность;
  • Взрыво- и пожаробезопасность;
  • Отсутствие в необходимости осуществления доставки и хранения топлив;
  • Высокая степень автономности;
  • Легкость в управлении и обслуживании;
  • Возможность работы в качестве кондиционера;
  • Экологичность.
